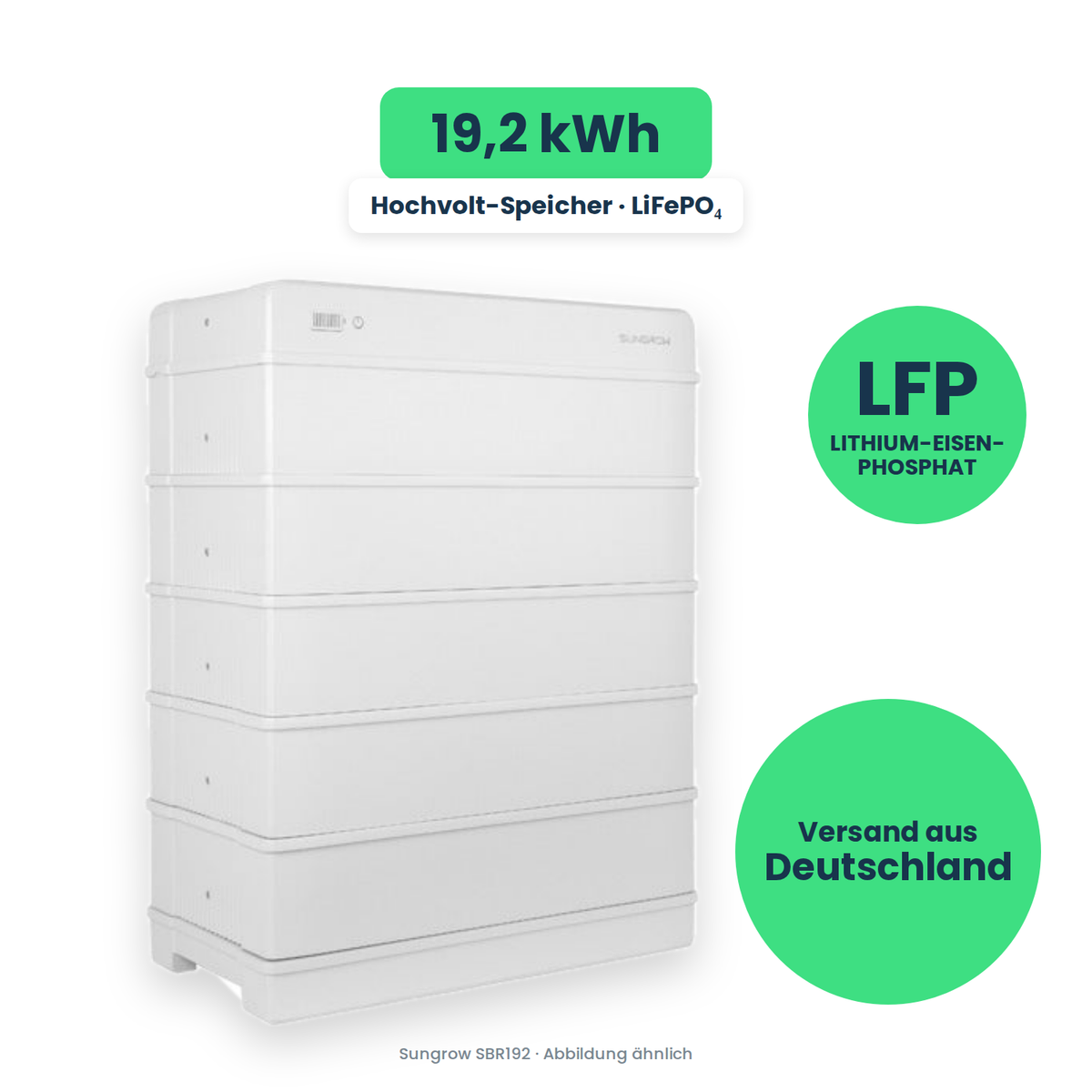

Sungrow SBR192 – wysokonapięciowy magazyn 19,2 kWh dla domów z pompą ciepła lub wallboxem

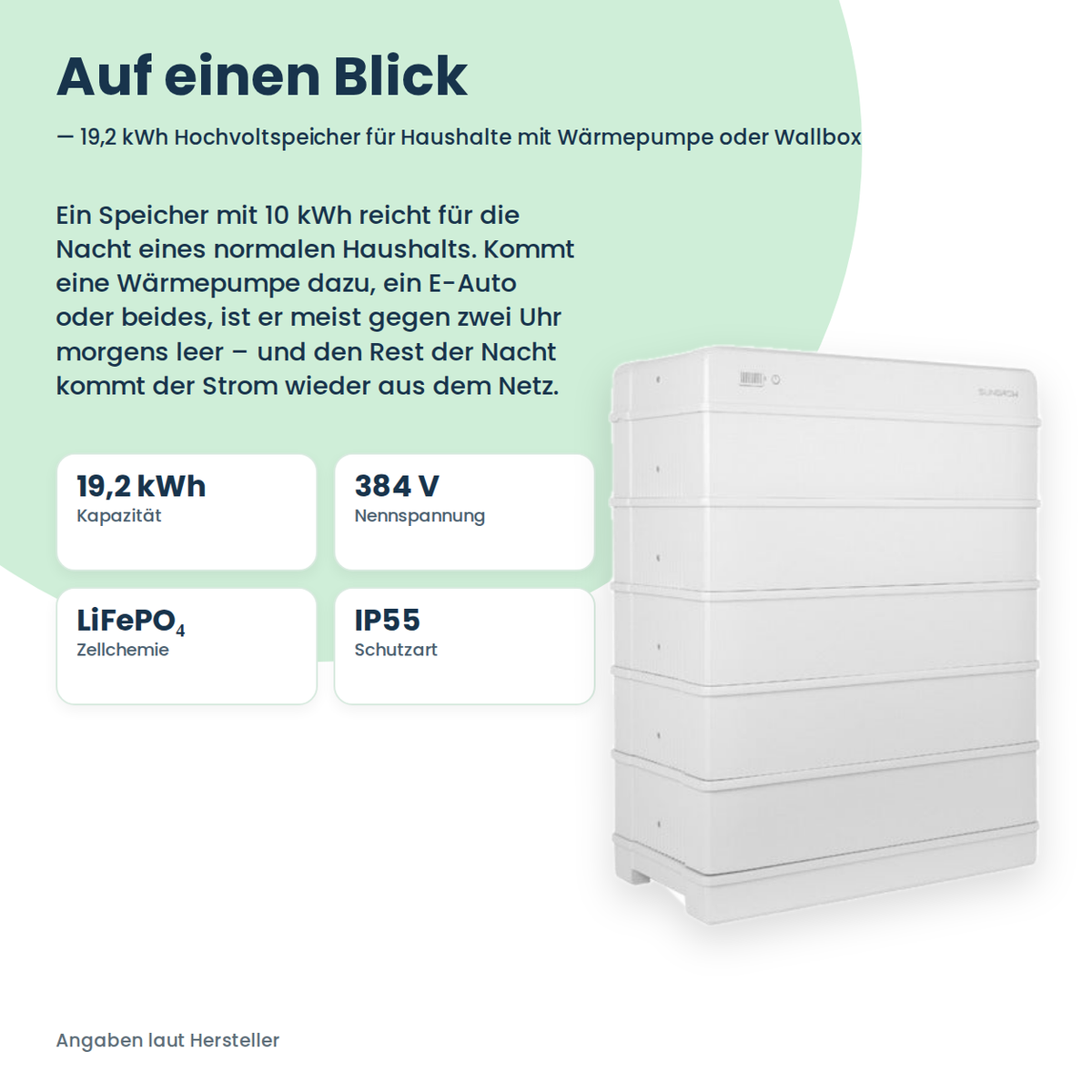

Magazyn 10 kWh wystarcza na noc normalnego gospodarstwa domowego. Gdy dochodzi pompa ciepła, samochód elektryczny lub jedno i drugie, jest zwykle pusty około drugiej w nocy – a przez resztę nocy prąd znowu pochodzi z sieci. Właśnie tu zaczyna się SBR192.

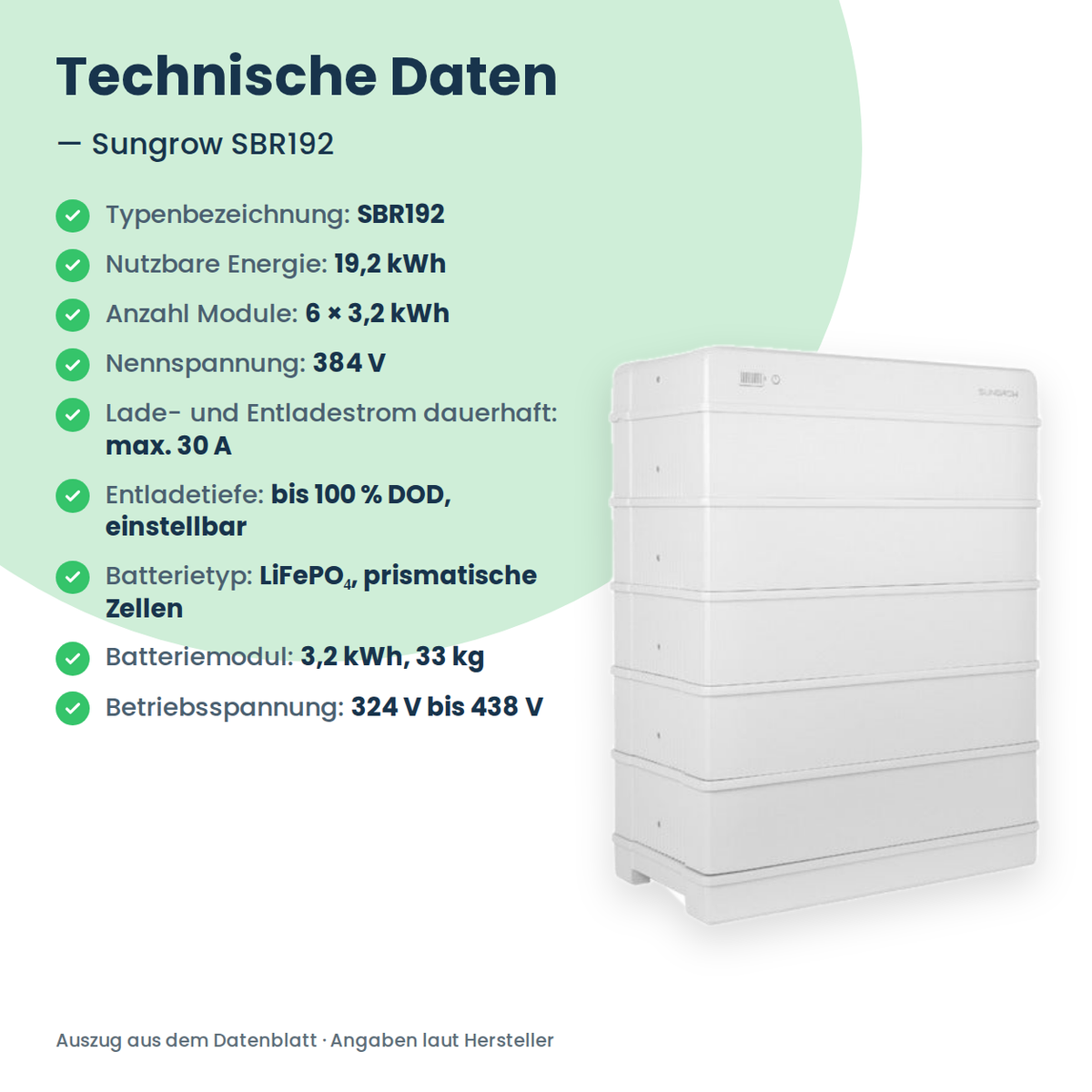

Składa się z sześciu modułów akumulatorów po 3,2 kWh i daje tym samym 19,2 kWh energii użytecznej. Ponieważ głębokość rozładowania można ustawić do 100 procent, ta ilość jest faktycznie dostępna, a nie tylko jej część.

SBR192 jest Magazyn wysokonapięciowy: Moduły są połączone szeregowo i dają razem napięcie znamionowe 384 V. Współpracuje z trójfazowymi falownikami hybrydowymi Sungrow serii SHRT i bezwzględnie wymaga takiego falownika – własnej elektroniki mocy nie ma.

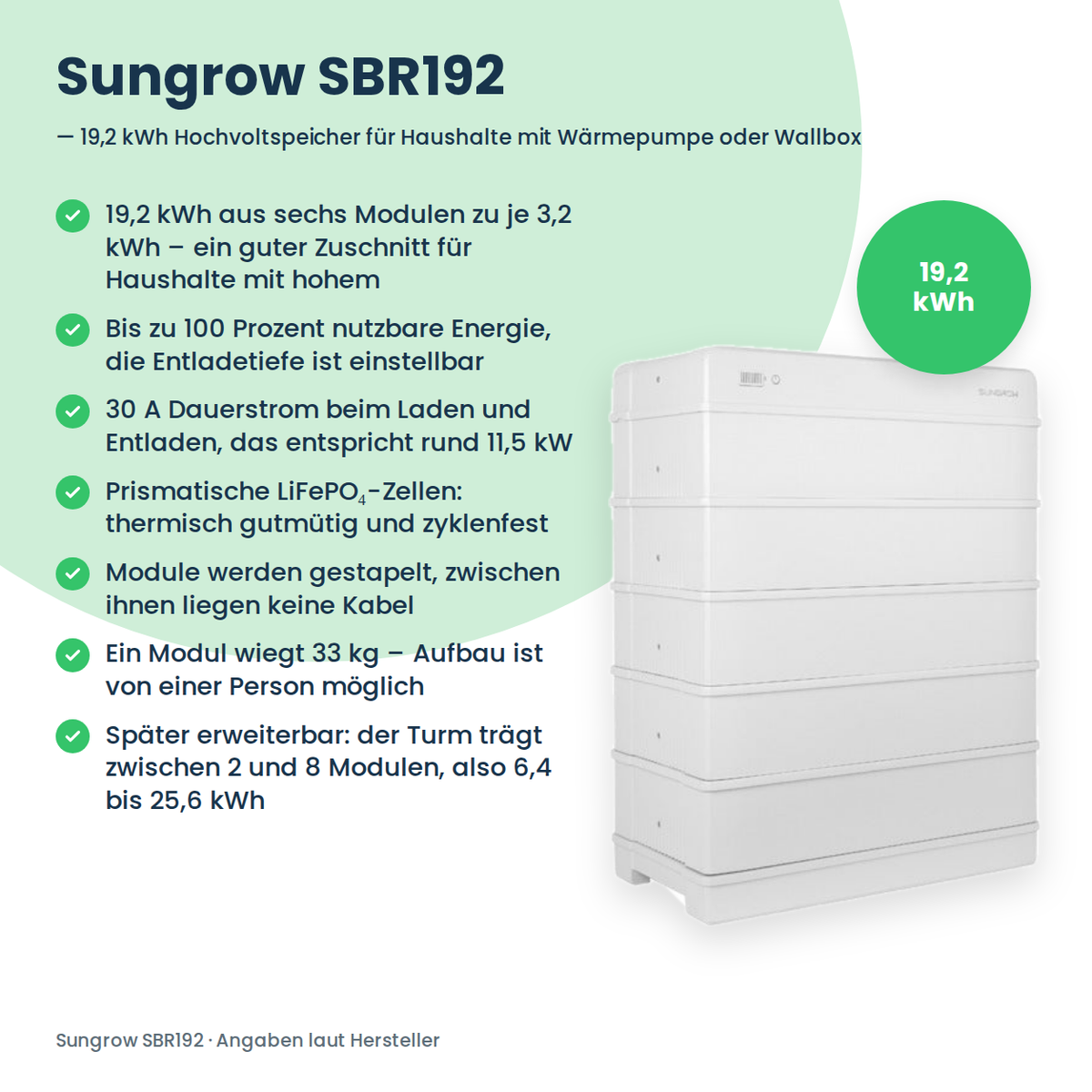

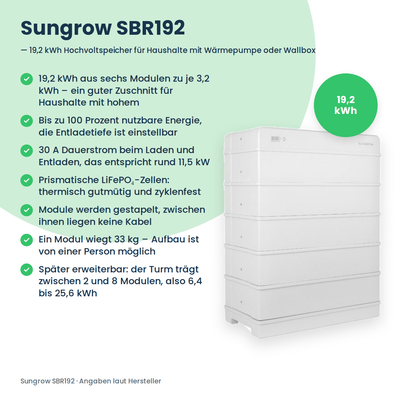

Wszystkie zalety na pierwszy rzut oka

• 19,2 kWh z sześciu modułów po 3,2 kWh – dobry wymiar dla gospodarstw o wysokim zużyciu wieczornym
• Do 100 procent energii użytecznej, głębokość rozładowania jest regulowana
• 30 A prądu ciągłego przy ładowaniu i rozładowaniu, co odpowiada około 11,5 kW
• Pryzmatyczne ogniwa LiFePO₄: termicznie łagodne i odporne na cykle
• Moduły układa się w stos, między nimi nie ma kabli
• Jeden moduł waży 33 kg – montaż jest możliwy dla jednej osoby
• Możliwość rozbudowy: wieża mieści od 2 do 8 modułów, czyli od 6,4 do 25,6 kWh
• IP55 i naturalna konwekcja – ustawienie wewnątrz i na zewnątrz, bez wentylatora
• Rozłącznik DC oraz ochrona przed przepięciem i zbyt niskim napięciem, przetężeniem i przekroczeniem granic temperatur
• Szeroko certyfikowany, m.in. według IEC 62619, IEC 63056 i VDE 2510-50

Wysokie czy niskie napięcie – dlaczego trzeba to ustalić z wyprzedzeniem

Domowe magazyny energii występują w dwóch konstrukcjach, których nie można ze sobą mieszać. Systemy niskonapięciowe pracują przy około 48 V, Systemy wysokonapięciowe jak SBR192 przy kilkuset woltach. Zaleta wysokiego napięcia: przy tej samej mocy płynie mniejszy prąd, przewody pozostają cieńsze, a straty mniejsze.

Haczyk polega na tym, że falownik zawsze opanowuje tylko jeden z dwóch światów. SBR192 należy do trójfazowego falownika hybrydowego Sungrow; napięcie robocze porusza się w zależności od stanu naładowania między 324 V a 438 V. Przed zamówieniem sprawdź w instrukcji swojego falownika, czy seria SBR i konkretna liczba modułów są dopuszczone.

Ułożenie w stos zamiast okablowania

Moduły nakłada się jeden na drugi i same się przy tym stykają. Między modułami akumulatorów nie ma ani jednego kabla – oszczędza to czas przy montażu i eliminuje typowe źródło błędów, ponieważ źle dokręcony zacisk DC jest w eksploatacji realnym ryzykiem.

Przy 33 kg na moduł wieżę może zmontować jedna osoba. Gotowa jednostka ma wymiary 625 × 935 × 330 mm i waży 213 kg; stoi na podłodze, montaż ścienny nie jest przewidziany. Podłoże powinno być równe i nośne.

Dziś sześć modułów, później osiem

Seria SBR jest zaprojektowana na 2 do 8 modułów na wieżę, co odpowiada zakresowi od 6,4 do 25,6 kWh. SBR192 z sześcioma modułami plasuje się w górnej części środka – zostają jeszcze dwa moduły zapasu.

Rozbudowa jest wyraźnie przewidziana w całym okresie eksploatacji. Mimo to uzgodnij ją wcześniej z instalatorem: falownik musi obsługiwać większą liczbę modułów, a nowe moduły nie powinny dochodzić dowolnie długo po istniejących, aby starzenie się w wieży pozostawało w miarę równomierne.

Moc w codziennym użytkowaniu

30 A prądu ciągłego oznacza przy napięciu znamionowym 384 V moc ładowania i rozładowania około 11,5 kW. To wystarcza, by przyjąć południowy szczyt większej instalacji dachowej, a wieczorem wystarcza też dla piekarnika, pompy ciepła i wallboxa jednocześnie – pod warunkiem, że falownik zapewni tę moc, bo to on jest w tym miejscu ograniczeniem.

Prąd zwarciowy podano jako 3500 A, wbudowany jest rozłącznik DC. Przez CAN system zarządzania akumulatorem przekazuje swój stan do falownika, dwa wskaźniki na urządzeniu pokazują stan naładowania i stan pracy.

W skrócie

Bateria i elektryka

Dane techniczne: Sungrow – karta katalogowa SBR064/096/128/160/192/224/256 Datasheet (V5, EN) (PDF)
