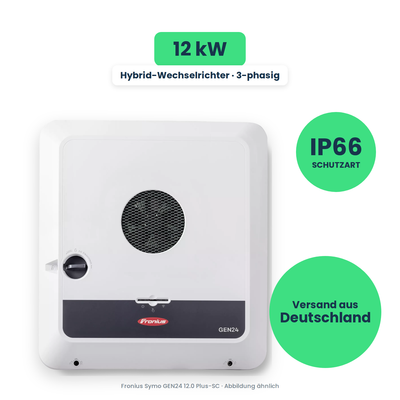

Fronius Symo GEN24 12.0 Plus-SC – 12 kW dla dużych dachów i wysokiego zużycia własnego

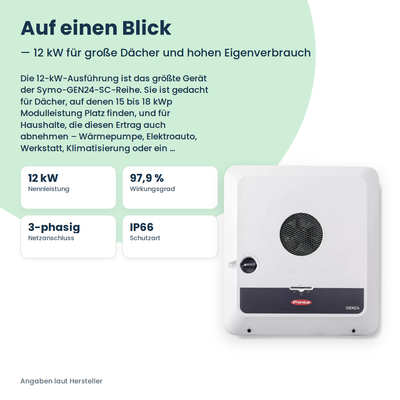

Wersja 12 kW to największe urządzenie serii Symo GEN24 SC. Jest przeznaczona dla dachów, na których mieści się 15 do 18 kWp mocy modułów, i dla gospodarstw domowych, które ten uzysk też wykorzystują – pompa ciepła, samochód elektryczny, warsztat, klimatyzacja lub niewielka firma w domu.

Jak wszystkie GEN24 Plus, urządzenie jest Falownik hybrydowy: Wejście solarne i przyłącze baterii znajdują się w jednej obudowie. Magazyn jest podłączony po stronie prądu stałego bezpośrednio do falownika, dzięki czemu odpada jeden stopień konwersji i nie trzeba montować na ścianie drugiego urządzenia.

Skrót SC oznacza wersję ze zintegrowanym wykrywaniem łuku elektrycznego. Arc Guard Technology monitoruje stronę DC pod kątem łuków – wyładowań na zużytych złączach lub uszkodzonych przewodach – i w razie błędu odłącza instalację. Przy dużych polach modułów z wieloma złączami to argument, który rośnie wraz z wielkością instalacji.

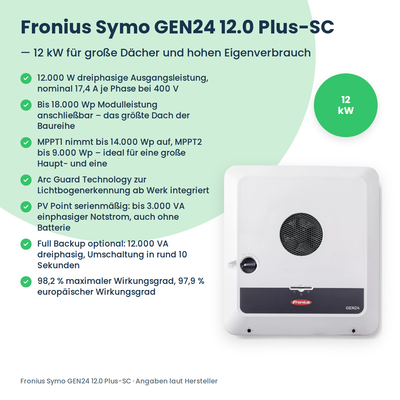

Wszystkie zalety na pierwszy rzut oka

• 12.000 W trójfazowej mocy wyjściowej, znamionowo 17,4 A na fazę przy 400 V
• Do 18.000 Wp mocy modułów można podłączyć – największy dach w serii
• MPPT1 przyjmuje do 14 000 Wp, MPPT2 do 9000 Wp – idealne dla dużej powierzchni głównej i mniejszej powierzchni pobocznej
• Technologia Arc Guard do wykrywania łuku elektrycznego zintegrowana fabrycznie
• PV Point w standardzie: do 3000 VA jednofazowego zasilania awaryjnego, także bez baterii
• Full Backup opcjonalnie: 12 000 VA trójfazowo, przełączenie w około 10 sekund
• 98,2 % sprawności maksymalnej, 97,9 % sprawności europejskiej

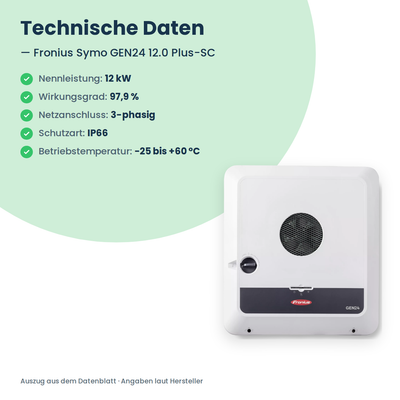

• IP66, od −25 do +60 °C, dopuszczalny montaż wewnątrz i na zewnątrz

Oba trackery mają różną wielkość – to ważne

W modelu 12.0 oba Tracker MPP – regulatory, które szukają dla każdego łańcucha modułów optymalnego punktu pracy – o różnej sile: MPPT1 znosi 28 A i do 14 000 Wp przy dwóch parach przyłączy DC, MPPT2 natomiast 14 A i do 9000 Wp przy jednej parze. Większa połać dachu należy więc na MPPT1. Kto zaplanuje obie powierzchnie jednakowo duże, marnuje moc – błąd, który później da się poprawić tylko przez przekablowanie.

Łącznie dopuszczalne jest do 18 000 Wp, maksymalna użyteczna moc stałoprądowa wynosi 12 360 W. Ta Przewymiarowanie o współczynnik 1,5 jest zamierzone: daje w godzinach porannych, wieczornych i zimowych więcej użytecznego uzysku, niż traci się przez ograniczanie w nielicznych szczytowych południach.

Zasilanie awaryjne w dwóch stopniach rozbudowy

PV Point jest wbudowane seryjnie: osobny jednofazowy obwód zasilania awaryjnego do 3000 VA, na który falownik przełącza po około 15 sekundach od awarii sieci. Zasila dokładnie te odbiorniki, które są do niego podłączone – nie dom. I musi zostać położony podczas instalacji i osobno zabezpieczony w rozdzielnicy.

W Full Backup cała sieć domowa pracuje dalej trójfazowo, z mocą do 12 000 VA i 4225 VA na fazę, czas przełączenia około 10 sekund. Potrzebne są do tego Backup Controller i Backup Switch w szafie rozdzielczej. Zwłaszcza przy instalacji tej wielkości warto wyjaśnić tę kwestię przed przebudową rozdzielnicy.

Bateria: granica wynosi 11.682 W

Po stronie baterii urządzenie pracuje przy 160 do 700 V i maksymalnie 22 A. Maksymalna moc ładowania i rozładowania wynosi 11.682 W – nieco mniej niż 12.360 W po stronie solarnej. Kto podłączy Fronius Reserva 15.8, której ogniwa mogłyby do 16,38 kW, zostanie więc ograniczony przez falownik. To normalne i nie jest usterką, ale należy to uwzględnić w doborze.

Dopuszczone są Fronius Reserva, BYD Battery-Box HVS/HVM oraz HVS+/HVM+, a także LG FLEX. Do sterowania zużyciem własnym potrzebny jest dodatkowo Inteligentny licznik do rozdzielnicy; podłącza się go przez jeden z dwóch interfejsów RS485, do których można podłączyć także akumulator i Fronius Ohmpilot.

Montaż, operator sieci i elektryk z uprawnieniami

IP66 i zakres od −25 do +60 °C pozwalają na montaż na zewnątrz; chłodzenie aktywne osiąga do 47 dB(A). Przy masie 22,8 kg montaż na ścianie warto wykonać we dwoje – obudowa jest mimo większej mocy tak samo duża jak w modelach 6 i 10 kW.

Przyłączenie i uruchomienie należą wyłącznie do wykwalifikowanego elektryka. Instalacje tej wielkości są dokładniej sprawdzane przez operatora sieci: zgłoszenie przed uruchomieniem, dowód zgodności z VDE AR-N 4105 i rejestracja zgodnie z przepisami krajowymi są obowiązkowe. Do sterowania zasilaniem sieci można włączyć odbiornik sterowania tonowego przez sześć wejść cyfrowych lub wejść/wyjść.

Dane techniczne: Fronius – karta katalogowa Fronius Symo GEN24 SC & GEN24 Plus SC 3.0 - 12.0 kW (DE) (PDF)
