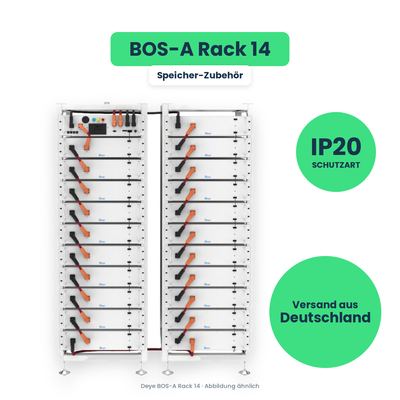

Deye BOS-A Rack 14 – wysoki stelaż na trzynaście modułów BOS-A i prawie 100 kWh w jednym ciągu

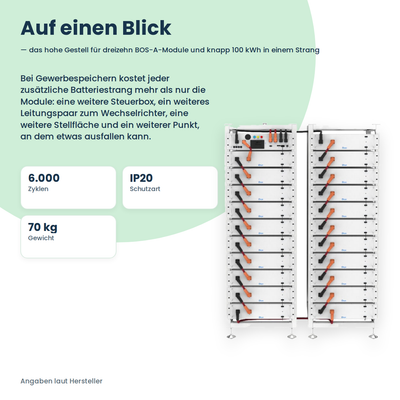

W magazynach komercyjnych każdy dodatkowy string baterii kosztuje więcej niż tylko moduły: kolejną skrzynkę sterującą, kolejną parę przewodów do falownika, kolejne miejsce ustawienia i kolejny punkt, w którym coś może zawieść. Dlatego warto zmieścić jak najwięcej pojemności w jednym stelażu.

BOS-A Rack 14 to większy z dwóch pojedynczych rozmiarów. Mieści trzynaście modułów akumulatora i dodatkowo wysokonapięciowa skrzynka sterująca – trzy moduły więcej niż Rack 11, przy identycznej powierzchni podstawy 610 × 610 mm. Różnica leży wyłącznie w wysokości: 2350 zamiast 1900 mm.

W pełni wyposażony daje to łańcuch akumulatorów o energii systemu 99,84 kWh przy napięciu znamionowym 499,2 V. Jest to środkowa z trzech wersji rozbudowy, które Deye dokumentuje dla serii BOS-A, i typowy rozmiar dla firm, które chcą pokryć szczyt obciążenia w ciągu dnia lub zapewnić zasilanie awaryjne przez kilka godzin.

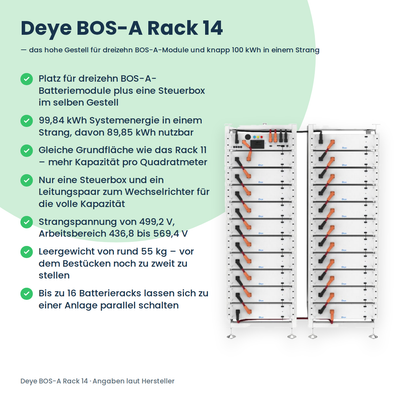

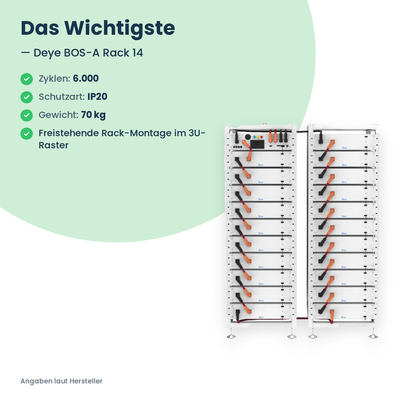

Wszystkie zalety na pierwszy rzut oka

• Miejsce na trzynaście modułów baterii BOS-A plus skrzynkę sterującą w tym samym stelażu
• 99,84 kWh energii systemu w jednym stringu, z czego 89,85 kWh użytecznych
• Ta sama powierzchnia podstawy co Rack 11 – więcej pojemności na metr kwadratowy
• Tylko jedna skrzynka sterująca i jedna para przewodów do falownika dla pełnej pojemności
• Napięcie łańcucha 499,2 V, zakres roboczy od 436,8 do 569,4 V
• Masa własna około 55 kg – przed wyposażeniem jeszcze do ustawienia we dwoje
• Do 16 racków baterii można połączyć równolegle w jedną instalację
• Wolnostojący montaż w stelażu w module 3U

2.350 mm wysokości – punkt, w którym projekty się wywracają

Rack 14 ma 2,35 m wysokości. Ta liczba powinna być na początku planowania, a nie na końcu. Sprawdź światłą wysokość pomieszczenia wraz z podwieszanymi sufitami, oprawami i rurami, całą drogę transportu z wysokościami drzwi i windą oraz czy stelaż da się postawić w miejscu docelowym – na krótko potrzeba do tego więcej niż sama wysokość.

Drugi punkt dotyczy zabudowy. Każdy moduł waży około 70 kg, a najwyższa półka znajduje się na wysokości ponad dwóch metrów. Bez pomocy w podnoszeniu i drugiej osoby to niewykonalne. Jeśli wysokość stropu nie wystarcza lub zabudowa na tej wysokości jest niemożliwa, alternatywą jest BOS-A Rack 11 o wysokości 1900 mm.

Co ostatecznie stoi w stelażu

Trzynaście modułów połączonych szeregowo daje napięcie znamionowe 499,2 V przy zakresie pracy od 436,8 do 569,4 V. Energia systemu wynosi 99,84 kWh, użyteczne jest 89,85 kWh. Różnica nie jest marnotrawstwem, lecz zalecaną przez producenta głębokością rozładowania 90 procent – warunkiem tego, aby ogniwa osiągnęły podane co najmniej 6000 cykli.

Cały system waży około 934 kg. To wartość do planowania, a nie masa pustego stelaża. Sprawdź nośność podłoża z wyprzedzeniem – przy podłodze pływającej, podłogach z pustką lub ustawieniu na wyższym piętrze w razie wątpliwości z konstruktorem.

Falownik określa liczbę modułów

Ciąg akumulatorów jest przyjmowany przez falownik tylko wtedy, gdy jego napięcie mieści się w oknie akumulatora falownika. 499,2 V w pełni wyposażonego Rack 14 pasuje do falowników hybrydowych z oknem od około 160 V w górę. Moduł PCS SUN-100K-PCSL01HP3 pracuje natomiast dopiero od 630 V – wymagałoby to większej liczby modułów, na przykład 21 modułów podwójnego ustawienia z dwóch stelaży Rack 11.

Dlatego najpierw ustal falownik i na tej podstawie określ liczbę modułów i rozmiar stelaża, a nie odwrotnie. Deye podaje dla serii BOS-A ramy doboru od 50 do 100 kW mocy falownika i od 54 do 161 kWh pojemności baterii.

Czego nie ma w zestawie i co obowiązuje prawnie

Rack jest samym stelażem. Moduły akumulatorów BOS-A Pack 7.68, skrzynka sterująca BOS-A PDU-2 i falownik nie wchodzą w skład zestawu. Stopień ochrony komponentów BOS-A to IP20 – ochrona przed ciałami obcymi od 12 mm, brak ochrony przed wodą. Miejscem ustawienia musi więc być suche pomieszczenie wewnętrzne z wilgotnością względną od 5 do 85 procent.

Montaż, okablowanie, uziemienie i uruchomienie należą wyłącznie w ręce Wykwalifikowany elektryk. Magazyn jest częścią instalacji wytwórczej: zgłoszenie operatorowi sieci zgodnie z VDE-AR-N 4105 oraz rejestracja zgodnie z przepisami krajowymi są obowiązkowe i należy je wyjaśnić przed montażem.

Uwaga: Dostarczany jest wyłącznie stelaż. Moduły baterii, skrzynka sterująca BOS-A PDU-2 i falownik nie są zawarte w zestawie. Jedno miejsce montażowe jest zarezerwowane dla skrzynki sterującej, pozostałe trzynaście przyjmuje moduły baterii. Przed zamówieniem sprawdź światłą wysokość pomieszczenia i drogę transportu – 2350 mm nie zmieści się w każdym pomieszczeniu technicznym.

Dane techniczne: Deye – karta katalogowa serii BOS-A wraz z akcesoriami (BOS-A-Pack7.68, BOS-A-PDU-2, BOS-A-Rack11, BOS-A-Rack14) (PDF)
