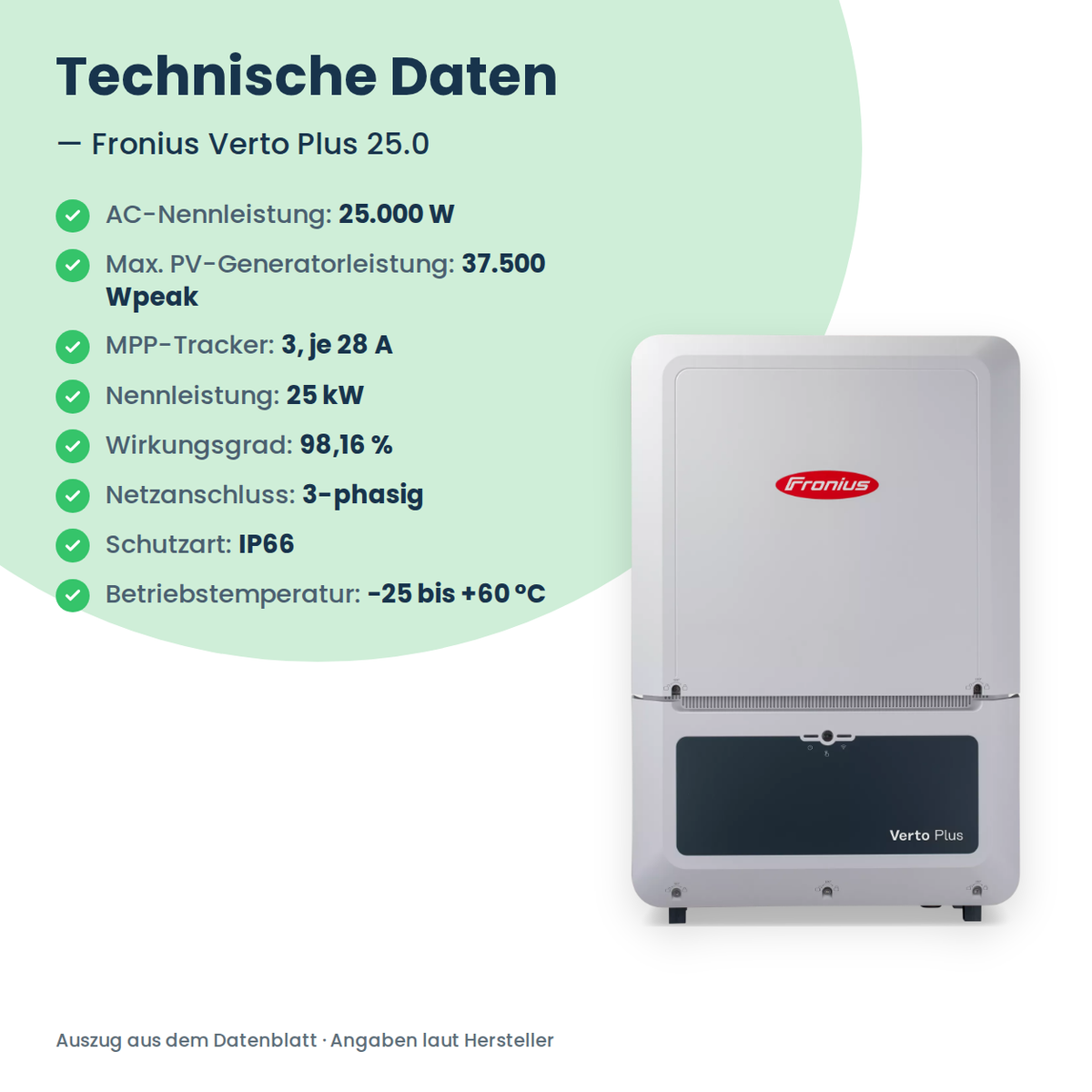

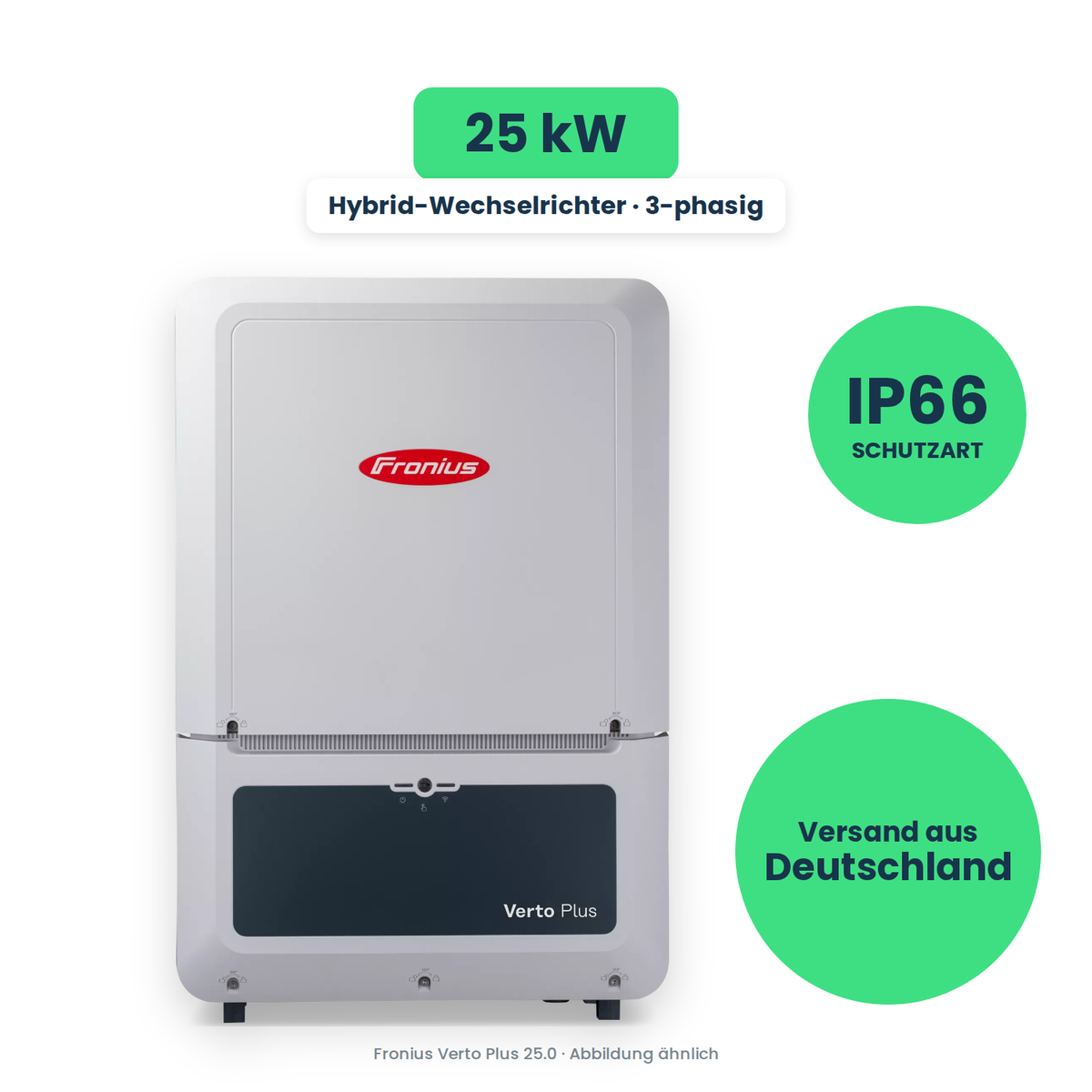

Fronius Verto Plus 25.0 – 25 kW dla dachów komercyjnych o wysokim zużyciu w ciągu dnia

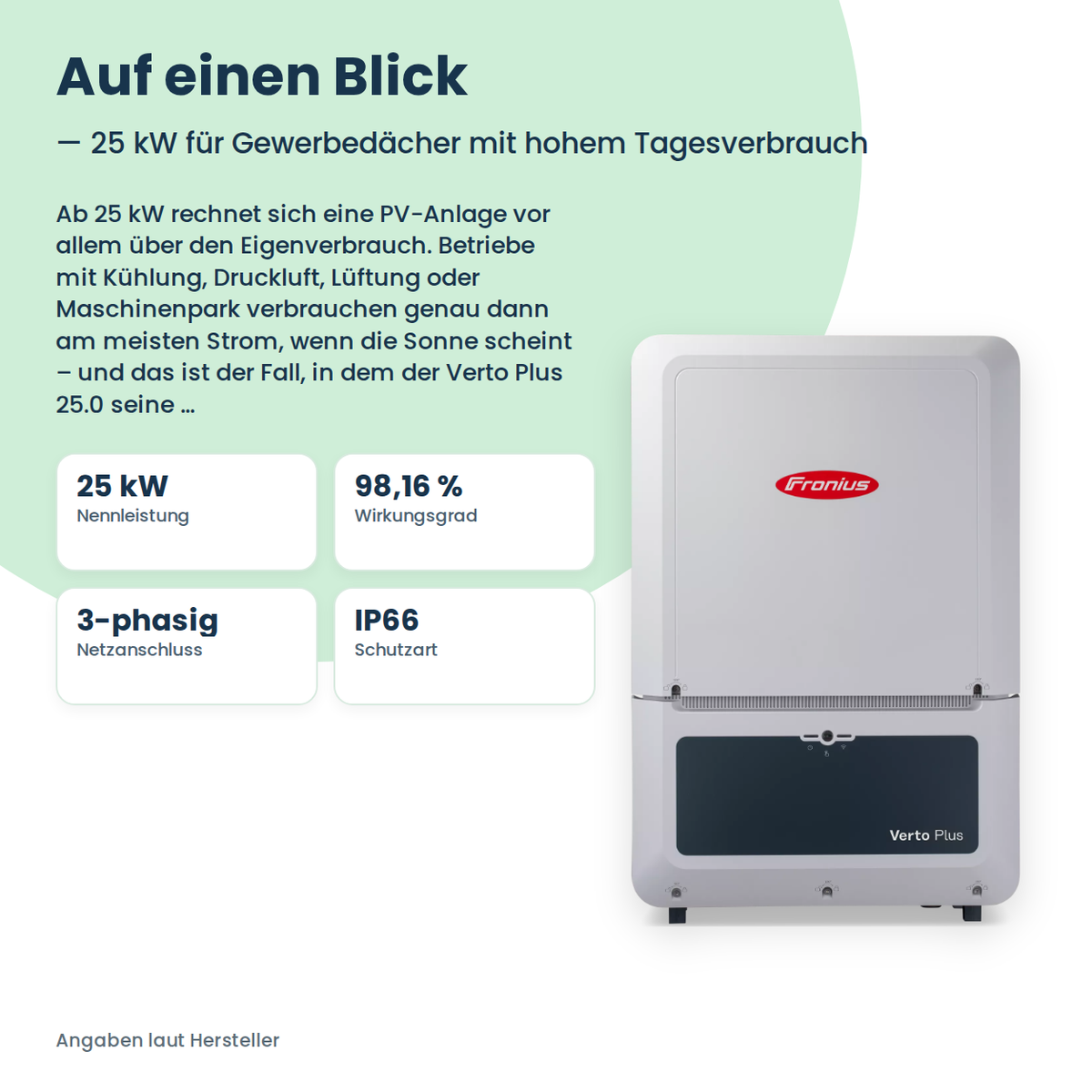

Od 25 kW instalacja PV opłaca się przede wszystkim dzięki zużyciu własnemu. Zakłady z chłodnictwem, sprężonym powietrzem, wentylacją lub parkiem maszynowym zużywają najwięcej prądu właśnie wtedy, gdy świeci słońce – i w tym przypadku Verto Plus 25.0 pokazuje swoje atuty.

Przyjmuje do 37 500 Wpeak modułów i oddaje z nich trójfazowo 25 000 W. To największe przewymiarowanie całej serii: o połowę więcej mocy modułów niż mocy falownika, co wyraźnie podnosi wartość godzin porannych i wieczornych oraz pochmurnych dni.

Dzięki wbudowanemu przyłączu baterii jest jednocześnie Falownik hybrydowy – magazyn energii wisi bezpośrednio po stronie prądu stałego, bez obejścia przez drugi falownik.

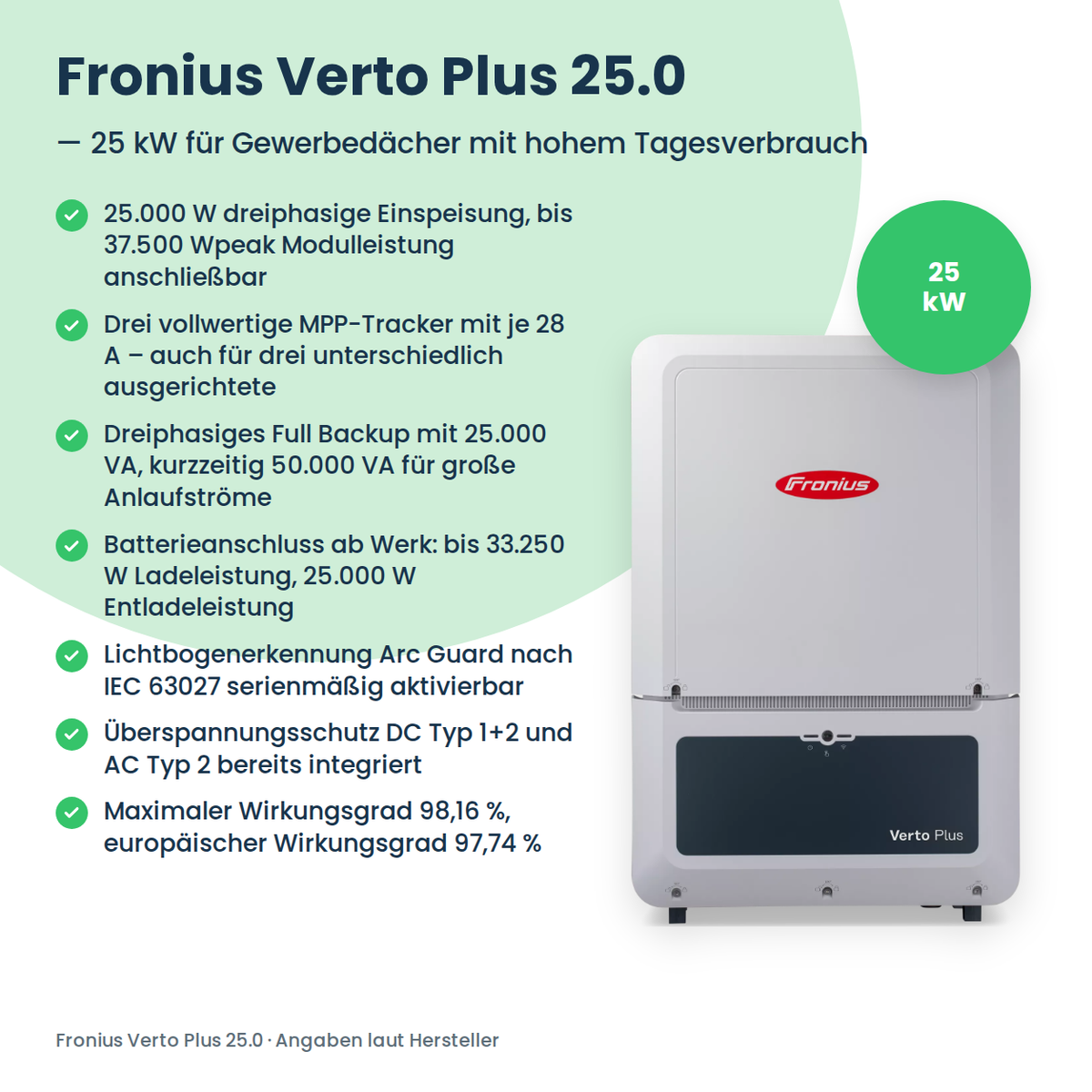

Wszystkie zalety na pierwszy rzut oka

• 25.000 W trójfazowego zasilania sieci, można podłączyć do 37.500 Wpeak mocy modułów
• Trzy pełnowartościowe trackery MPP po 28 A – także dla trzech różnie ustawionych połaci dachu
• Trójfazowy Full Backup 25 000 VA, krótkotrwale 50 000 VA dla dużych prądów rozruchowych
• Przyłącze baterii fabrycznie: do 33.250 W mocy ładowania, 25.000 W mocy rozładowania
• Wykrywanie łuku elektrycznego Arc Guard zgodnie z IEC 63027 do aktywacji w standardzie
• Ochrona przeciwprzepięciowa DC typ 1+2 i AC typ 2 już zintegrowana
• Maksymalna sprawność 98,16 %, sprawność europejska 97,74 %
• Wi-Fi, LAN, rejestrator danych i serwer WWW na pokładzie – Solar.web i Modbus bez dodatkowego sprzętu
• IP66 i od −25 do +60 °C, dopuszczony do montażu wewnątrz i na zewnątrz
• Wyprodukowano w Austrii

Włączenie do rozdzielnicy zakładowej

Ciągi modułów dochodzą przez sześć złączy Stäubli MC4, po dwa na tracker MPP; akumulator ma własne wejście DC z wtykami MC4-Evo Stor. Po stronie sieci w pracy znamionowej płynie 36,2 A na fazę – przewód zasilający, zabezpieczenie i wyłącznik w rozdzielnicy muszą być do tego prawidłowo dobrane. Dopuszczalne są przekroje od 4 do 35 mm² w miedzi lub aluminium.

Do sterowania zużyciem własnym potrzebny jest Fronius Smart Meter w punkcie przekazania, połączony przez RS-485. Jest warunkiem tego, by falownik znał zużycie w obiekcie, odpowiednio prowadził magazyn energii i dynamicznie dotrzymywał limitu oddawania do sieci. Przez sześć cyfrowych wejść i wyjść można dodatkowo zbudować zarządzanie obciążeniem.

Dlaczego 37,5 kWp należy rozdzielić na trzy trackery

Każdy z trzech Tracker MPP – czyli regulatorów, które ciągną grupę modułów do najbardziej uzyskowego punktu pracy – znosi 28 A, 50 A prądu zwarciowego i najwyżej 20 000 Wpeak. 37 500 Wpeak modelu 25.0 nie da się więc z konieczności ułożyć na jednym lub dwóch trackerach, lecz rozkłada się je na wszystkie trzy.

Drugi limit: na tracker falownik przekazuje maksymalnie 13 000 W, łącznie ze wszystkich trzech 33 250 W użytecznej mocy stałoprądowej – pozostała moc modułów służy uzyskom w godzinach brzegowych. Przy mocy znamionowej 25.0 potrzebuje co najmniej 350 V napięcia łańcucha, dlatego łańcuchy wypadają nieco dłuższe niż w mniejszych modelach.

Zasilanie awaryjne z rezerwą rozruchową 50 kVA

Z magazynem energii Verto Plus 25.0 dostarcza trójfazowe Full Backup o mocy ciągłej 25 000 VA i do 50 000 VA przez maksymalnie dziesięć sekund. Ta rezerwa to praktyczna różnica względem mniejszych modeli Verto: większą sprężarkę chłodniczą lub dmuchawę można dzięki temu uruchomić także w pracy wyspowej.

Rośnie też dopuszczalne obciążenie niesymetryczne faz do 50 A, krótkotrwale 72,5 A – w trybie zasilania awaryjnego odbiorniki rzadko są równomiernie rozłożone na wszystkich trzech fazach. Konieczne pozostają magazyn i zewnętrzny Urządzenie przełączające sieć; jedno i drugie nie wchodzi w zakres dostawy, czas przełączenia wynosi około 11 sekund.

Magazyn energii, przyłącze średniego napięcia i projekt specjalistyczny

Wejście akumulatora wytrzymuje 50 A przy 150 do 700 V. Ładowanie odbywa się mocą do 33 250 W, rozładowanie do 25 000 W. Dopuszczone są Fronius Reserva i Reserva Pro oraz BYD Battery-Box HVM, HVS, HVM+, HVS+ i HVB.

Instalacja o mocy oddawania 25 kW podlega zgodnie z przepisami krajowymi regularnie VDE-AR-N 4110 oceniane, czyli według zasad przyłączania do sieci średniego napięcia. Operator sieci wymaga do tego procedury zgodności z siecią i certyfikatu instalacji. Verto Plus spełnia VDE-AR-N 4105 i 4110 oraz EN 50549-1/-2. Projekt i uruchomienie należy powierzyć wyspecjalizowanej firmie.

W skrócie

Uwaga: Magazyn energii, inteligentny licznik i przełącznik sieciowy nie są w zestawie. Aktywne chłodzenie powietrzem w tej klasie mocy osiąga do 56,7 dB(A) – na miejsce montażu nadaje się pomieszczenie techniczne, hala lub ściana zewnętrzna, ale nie biuro.

Dane techniczne: Fronius – karta katalogowa Fronius Verto Plus 15.0 - 33.3 kW (DE) (PDF)
