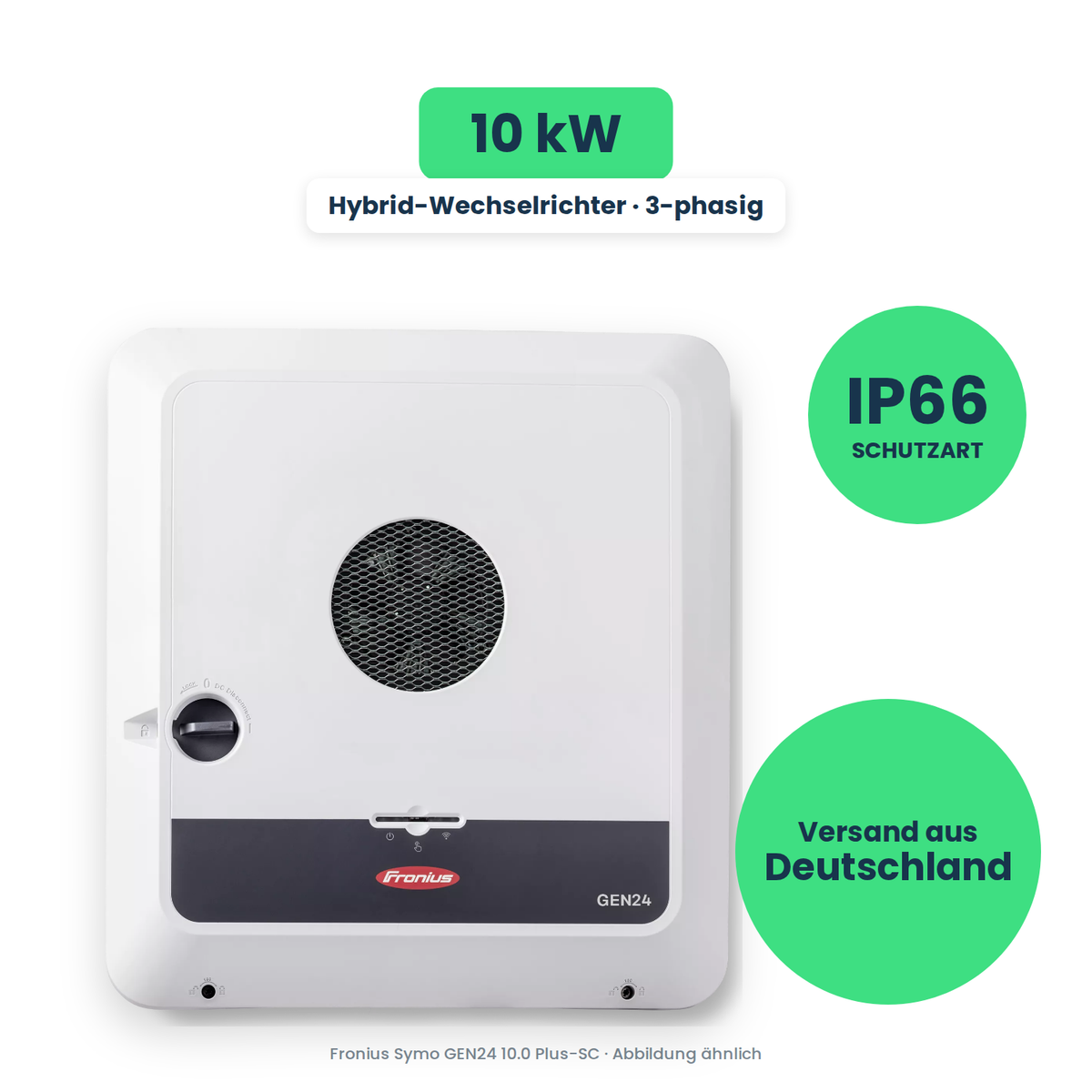

Fronius Symo GEN24 10.0 Plus-SC – falownik hybrydowy 10 kW ze zintegrowanym wykrywaniem łuku elektrycznego

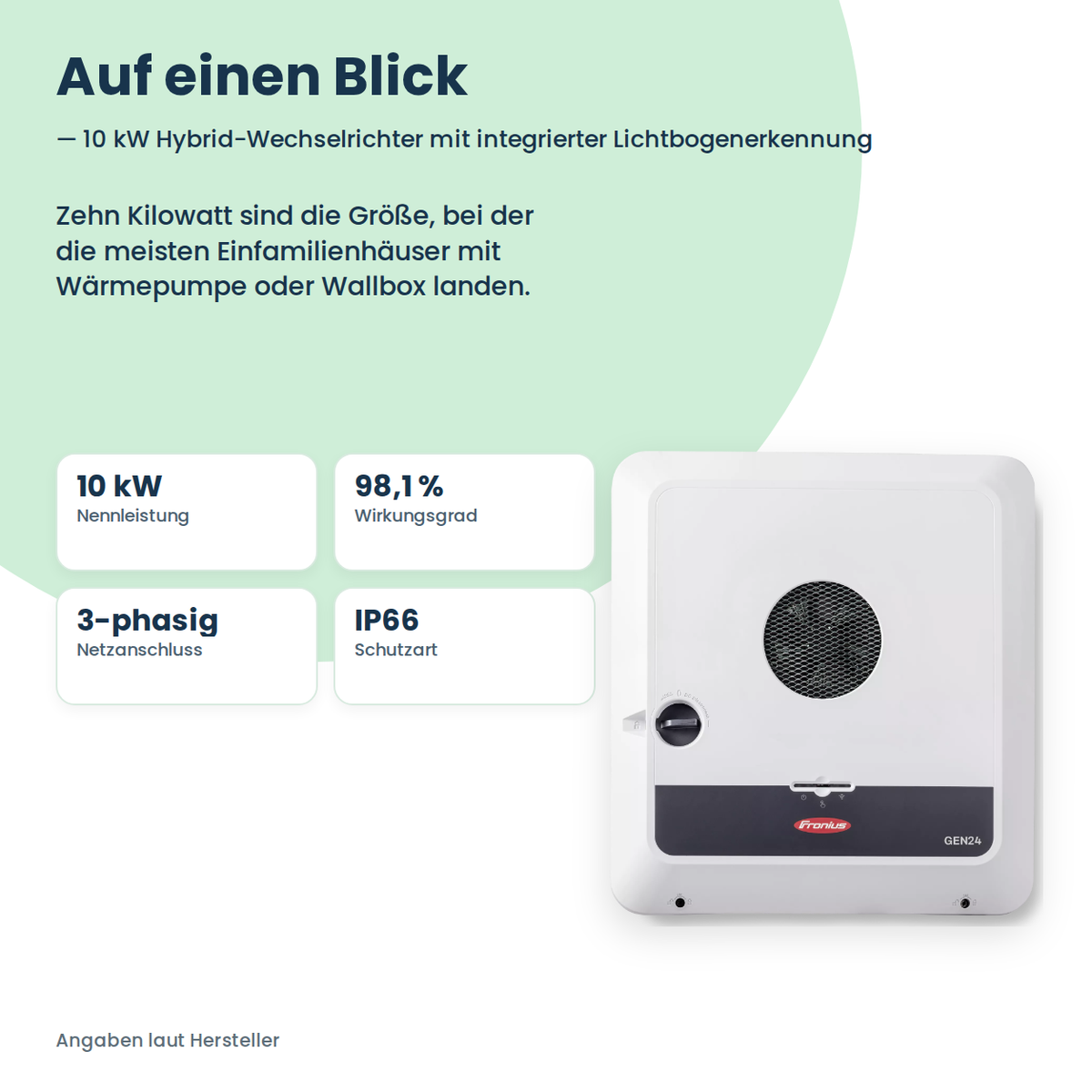

Dziesięć kilowatów to rozmiar, na którym ląduje większość domów jednorodzinnych z pompą ciepła lub wallboxem. Symo GEN24 10.0 Plus-SC obsługuje instalację dachową do 15 kWp, zasila sieć domową trójfazowo i jednocześnie przejmuje sterowanie magazynem energii – wszystko w jednym urządzeniu.

Skrót SC oznacza wersję ze zintegrowanym wykrywaniem łuku elektrycznego. Arc Guard Technology monitoruje stronę prądu stałego pod kątem łuków – wyładowań, które mogą powstawać na zużytych złączach lub uszkodzonych kablach – i w razie błędu wyłącza instalację. Przy niektórych inwestycjach i u niektórych ubezpieczycieli jest to temat, zanim w ogóle zacznie się rozmowa o uzyskach.

Jako Hybrydowy-urządzeniu falownik ma już w sobie obsługę baterii. Magazyn podłącza się jako źródło prądu stałego bezpośrednio do urządzenia, a nie do sieci domowej, co oszczędza jeden stopień przetwarzania. To, czy bateria zostanie dodana od razu, czy dopiero za trzy lata, nie ma znaczenia dla instalacji.

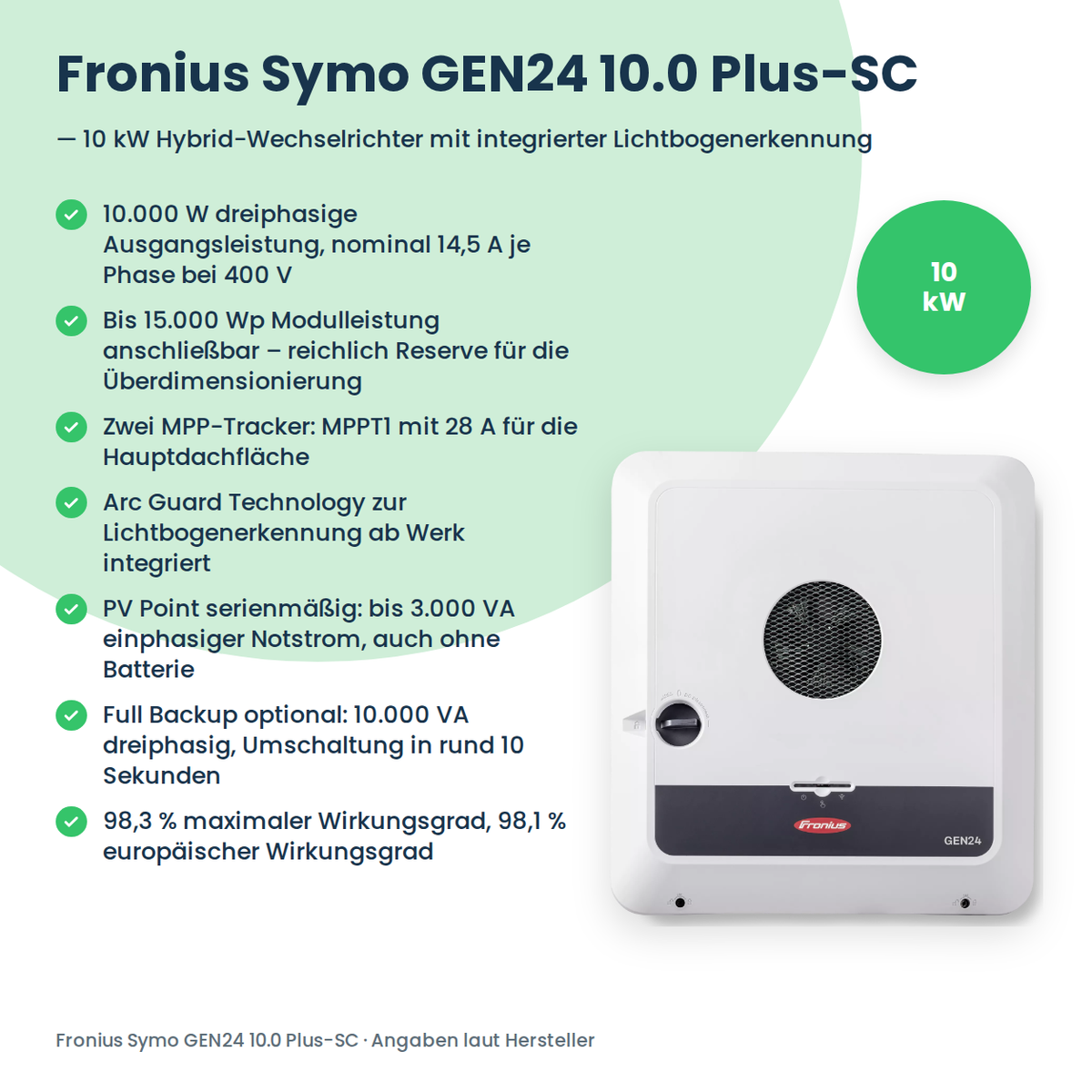

Wszystkie zalety na pierwszy rzut oka

• 10.000 W trójfazowej mocy wyjściowej, znamionowo 14,5 A na fazę przy 400 V
• Do 15.000 Wp mocy modułów można podłączyć – spory zapas na przewymiarowanie
• Dwa trackery MPP: MPPT1 z 28 A dla głównej połaci dachu, MPPT2 z 14 A dla drugiego ustawienia
• Technologia Arc Guard do wykrywania łuku elektrycznego zintegrowana fabrycznie
• PV Point w standardzie: do 3000 VA jednofazowego zasilania awaryjnego, także bez baterii
• Full Backup opcjonalnie: 10 000 VA trójfazowo, przełączenie w około 10 sekund
• 98,3 % sprawności maksymalnej, 98,1 % sprawności europejskiej
• IP66, od −25 do +60 °C, dopuszczalny montaż wewnątrz i na zewnątrz

Obłożenie dachu: falownik 10 kW, moduły 15 kWp

Możesz podłączyć do 15.000 Wp mocy modułów – półtora raza więcej niż moc znamionowa po stronie prądu przemiennego. Ta Przewymiarowanie jest zamierzone: instalacja dachowa osiąga swoją wartość nominalną tylko w kilka bezchmurnych letnich południ, przez resztę roku pracuje wyraźnie poniżej.

Tracker MPP szuka dla swojego łańcucha modułów optymalnego punktu pracy z napięcia i prądu; dwa takie pozwalają na dwie różnie ustawione połacie dachu. Przy doborze łańcuchów ważny jest zakres MPP przy mocy znamionowej: 246 do 800 V. Zbyt krótki łańcuch nie osiąga tego napięcia zimą w sposób pewny, zbyt długi przekracza w zimnie dopuszczalne 1000 V napięcia wejściowego. To sprawa projektu przez wyspecjalizowaną firmę.

Zasilanie awaryjne: dwa stopnie rozbudowy, dwa nakłady pracy

PV Point jest wbudowane i nic nie kosztuje dodatkowo. Przy awarii sieci falownik po około 15 sekundach przełącza na osobny jednofazowy obwód do 3000 VA. Obwód ten musi jednak istnieć: kładzie się go podczas instalacji i osobno zabezpiecza w rozdzielnicy. Bez niego funkcja pozostaje niewykorzystana.

To Full Backup zasila przy awarii sieci całą sieć domową trójfazowo mocą do 10 000 VA, z czego 4225 VA na fazę, i przełącza w około 10 sekund. Wymaga to dodatkowych komponentów przełączających w szafie rozdzielczej – Backup Controller i Backup Switch. Tę decyzję należy podjąć przed budową szafy licznikowej, nie po niej.

Magazyn energii, inteligentny licznik i interfejsy

Po stronie baterii urządzenie pracuje przy 160 do 700 V i maksymalnie 22 A; maksymalna moc ładowania i rozładowania wynosi 10.300 W. Dopuszczone są Fronius Reserva, BYD Battery-Box HVS/HVM i HVS+/HVM+ oraz LG FLEX. W przypadku Fronius Reserva ta kombinacja jest szczególnie oczywista, bo falownik i magazyn pochodzą wtedy od tego samego producenta, a wsparcie widzi obie części łącznie.

Aby falownik wiedział, ile prądu dom akurat pobiera, potrzebny jest Inteligentny licznik do rozdzielnicy. Podłącza się go przez jeden z dwóch interfejsów RS485, do których można podłączyć także akumulator i Fronius Ohmpilot.

Montaż, hałas i zgłoszenie

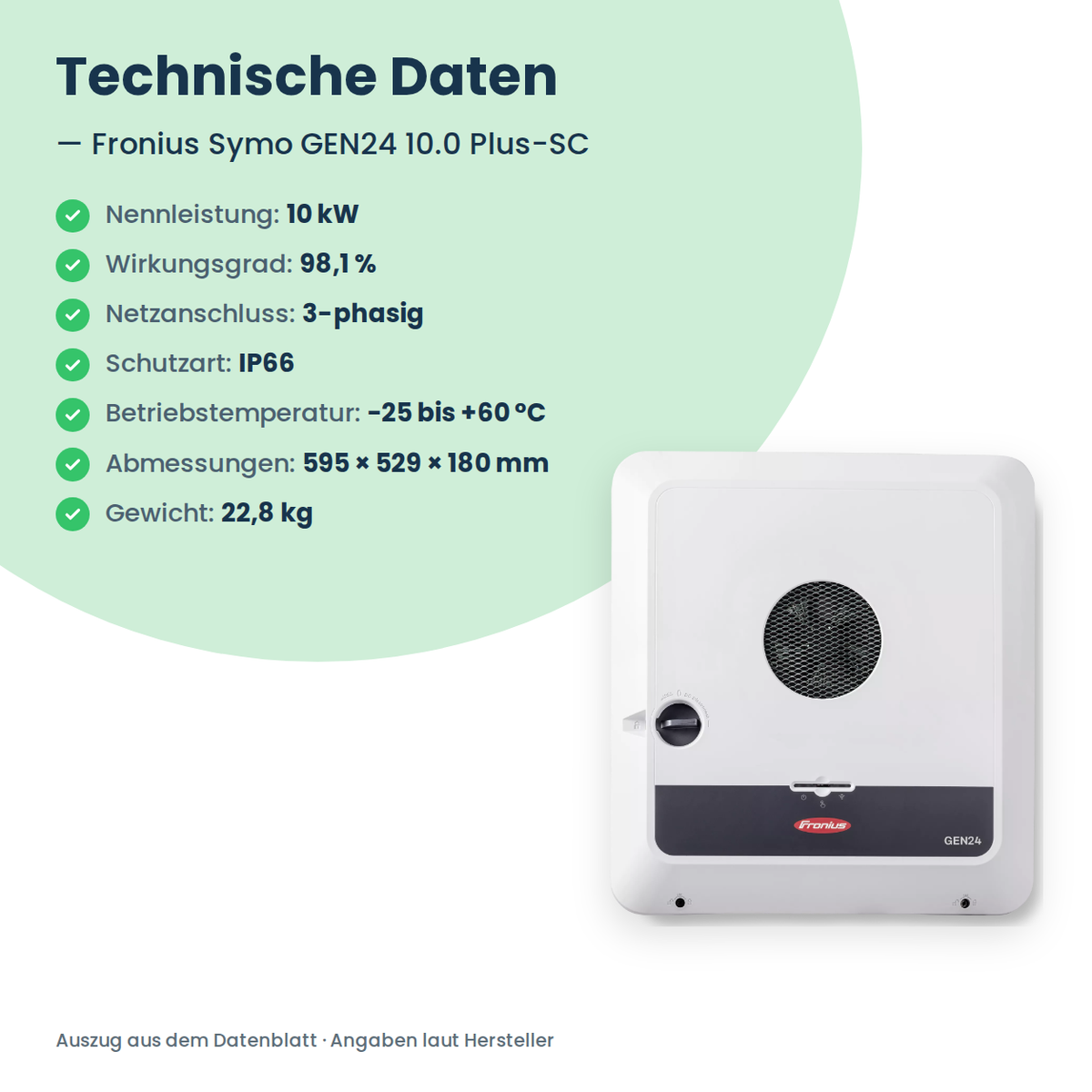

IP66 i od −25 do +60 °C pozwalają na montaż na zewnątrz. Chłodzenie aktywne pracuje z hałasem do 47 dB(A) – słyszalnym, ale w pomieszczeniu technicznym, piwnicy lub na ścianie garażu bez problemu. Urządzenie waży 22,8 kg i ma wymiary 595 × 529 × 180 mm.

Przyłączenie i uruchomienie mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka. Przed uruchomieniem instalację należy zgłosić operatorowi sieci i zarejestrować zgodnie z przepisami krajowymi. Urządzenie spełnia m.in. VDE AR-N 4105 i EN 50549.

Uwaga: Magazyn baterii, Smart Meter i komponenty przełączające dla Full Backup (Backup Controller, Backup Switch) nie należą do zakresu dostawy. Wyjście zasilania awaryjnego PV Point wymaga osobno ułożonego i oddzielnie zabezpieczonego w rozdzielnicy przewodu – bez tego przygotowania nie można skorzystać z funkcji.

Dane techniczne: Fronius – karta katalogowa Fronius Symo GEN24 SC & GEN24 Plus SC 3.0 - 12.0 kW (DE) (PDF)
