HUAWEI MERC-600W-PA0 – optymalizator mocy, który wyłącza zacienione moduły z obliczeń stringu

W stringu solarnym wszystkie moduły są połączone szeregowo. Oznacza to: najsłabszy moduł określa prąd dla wszystkich. Cień komina na jednym module, drzewo, lukarna lub antena kosztują wtedy uzysk nie tylko tego jednego modułu, ale całego stringu.

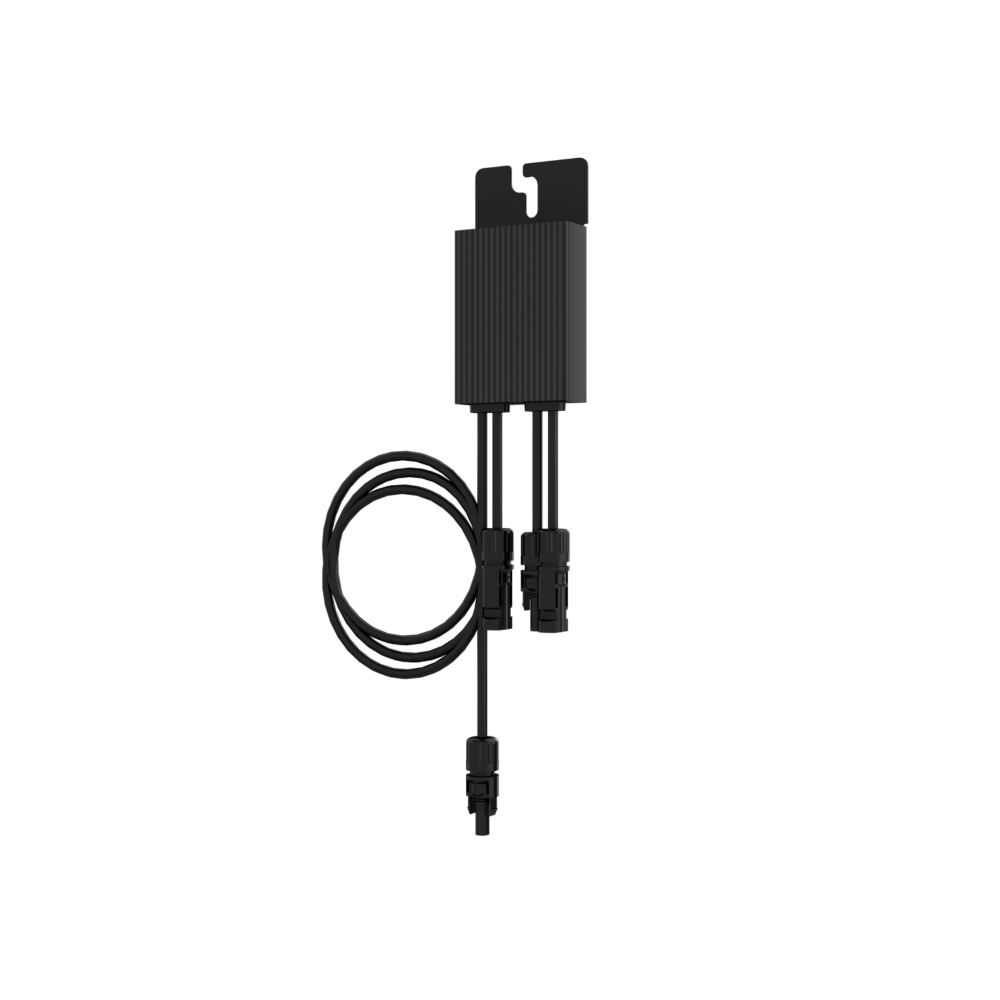

MERC-600W-PA0 – oficjalnie u Huawei Smart Module Controller SUN2000-600W-PA0 – podłącza się za pojedynczym modułem i samodzielnie reguluje jego punkt pracy. Zacieniony moduł dostarcza wtedy po prostu mniej, pozostałe pracują dalej bez zakłóceń.

Drugi powód stosowania optymalizatorów to bezpieczeństwo. Przy normalnej pracy na stringu panuje kilkaset woltów, nawet gdy falownik jest wyłączony. Z optymalizatorami napięcie na moduł w trybie czuwania spada do 1 V – dla straży pożarnej i prac dachowych to inny punkt wyjścia.

Wszystkie zalety na pierwszy rzut oka

• Każdy moduł pracuje w swoim własnym optymalnym punkcie pracy, niezależnie od reszty stringu
• Dla aktualnych modułów wielkoformatowych: do 720 W mocy modułu i 16 A prądu wejściowego
• 99,5 % sprawności maksymalnej, 99,0 % ważonej – elektronika sterująca prawie nie kosztuje uzysku
• Napięcie czuwania 1 V na optymalizator jako podstawa awaryjnego wyłączenia modułów
• Funkcja bypass: jeśli optymalizator ulegnie awarii, jest omijany zamiast wyłączać cały string
• Dane o uzysku dla każdego modułu w aplikacji FusionSolar, błędy można przypisać do konkretnego modułu
• Komunikacja przez MBUS – istniejące przewody DC służą jako ścieżka danych, kabel magistrali nie jest potrzebny
• IP68 i od −40 do +85 °C, zaprojektowany do stałego użytku pod modułem
• Złącza Staubli MC4 po obu stronach, przewód wyjściowy 2,2 m do połączenia z sąsiednim modułem

Montaż: jeden optymalizator na moduł, zamocowany do ramy modułu

Optymalizator znajduje się między puszką przyłączeniową modułu a przewodem stringu i mocuje się go do ramy modułu lub do profilu aluminiowego konstrukcji wsporczej; odpowiedni uchwyt lub zestaw śrub z łbem T jest opcjonalnym akcesorium. Przewód wejściowy jest krótki, 0,1 m, przewód wyjściowy plus ma 2,2 m – wystarczająco długi, by dosięgnąć następnego modułu.

Ponieważ transmisja danych przez MBUS odbywa się po istniejących przewodach prądu stałego, nie jest potrzebne dodatkowe okablowanie. Warunkiem jest falownik SUN2000 obsługujący MBUS.

Długości stringów są narzucone – tutaj powstaje większość błędów projektowych

Optymalizatorów nie można stosować w dowolnej liczbie. W zależności od serii falownika Huawei określa minimalną i maksymalną liczbę na string. W seriach SUN2000-5-12K-MAP0, SUN2000-10K-MAP0-BE i SUN2000-12-25K-MB0 jest to co najmniej 6 i najwyżej 35 optymalizatorów na string przy maksymalnej mocy prądu stałego 12 000 W na string. W SUN2000-3-10KTL-M1 obowiązuje również 6 do 35 optymalizatorów, tam jednak przy maksymalnie 10 000 W na string; w SUN2000-2-6KTL-L1 jest to 4 do 20 optymalizatorów i 6000 W.

Ma to praktyczną konsekwencję: string z zaledwie trzema lub czterema zamontowanymi modułami nie jest dopuszczalny przy falowniku MAP0 lub MB0. Kto chce optymalizować tylko zacienione moduły, musi mimo to zachować minimalną liczbę – w razie potrzeby wyposażając także moduły niezacienione.

Nie mieszaj typów optymalizatorów

Pod jednym falownikiem nie wolno mieszać SUN2000-450W-P2, SUN2000-600W-P, SUN2000-600W-PA0 oraz MERC-1100W-P lub MERC-1300W-P. Kto rozbudowuje istniejącą instalację, musi więc sprawdzić, jaki typ jest już zamontowany, i pozostać przy tym samym.

Do planowania należy też spojrzenie na sam moduł: 720 W maksymalnej mocy modułu, 80 V bezwzględnego napięcia wejściowego i 24 A prądu zwarciowego to granice. Oznaczenie typu z 600 W określa klasę mocy, a nie górną granicę modułu.

W skrócie

Wejście i wyjście

Dane techniczne: Huawei – karta katalogowa Smart Module Controller SUN2000-600W-PA0 (MERC-600W-PA0) (PDF)
