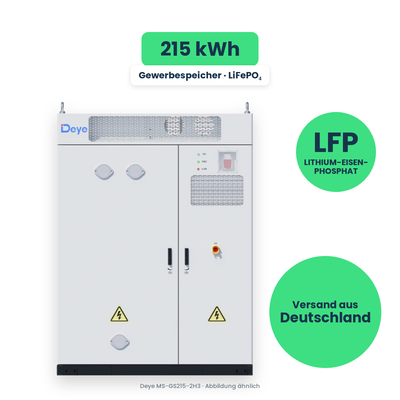

Deye MS-GS215-2H3 – szafa magazynowa 215 kWh o mocy 100 kW i wejściu PV 200 kWp

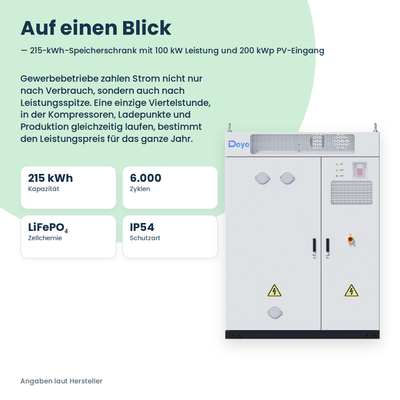

Firmy płacą za prąd nie tylko według zużycia, ale także według szczytu mocy. Jeden kwadrans, w którym jednocześnie pracują sprężarki, punkty ładowania i produkcja, określa opłatę mocową na cały rok. Na dachu hali stoi tymczasem instalacja PV, której południowy uzysk trafia do sieci na warunkach, które nikogo nie cieszą.

MS-GS215-2H3 to gotowa do podłączenia szafa, która łączy oba rozwiązania w jednym urządzeniu: akumulator 215 kWh, przetwornicę o mocy ciągłej 100 kW, wejście PV do 200 kWp oraz sterowanie. Akumulator, PCS, MPPT i BMS znajdują się w tej samej obudowie – na miejscu trzeba już tylko podłączyć.

Skrót GS oznacza wariant z wejściem solarnym: prąd PV płynie bezpośrednio jako prąd stały do magazynu energii, bez obejścia przez osobny falownik i sieć prądu przemiennego. Bez fotowoltaiki w serii jest też wariant czysto akumulatorowy.

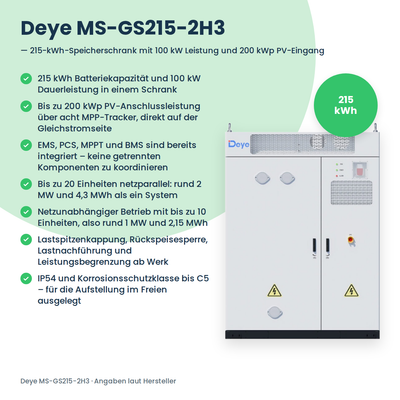

Wszystkie zalety na pierwszy rzut oka

• 215 kWh pojemności baterii i 100 kW mocy ciągłej w jednej szafie
• Do 200 kWp mocy przyłączeniowej PV przez osiem trackerów MPP, bezpośrednio po stronie prądu stałego
• EMS, PCS, MPPT i BMS są już zintegrowane – nie trzeba koordynować osobnych komponentów
• Do 20 jednostek równolegle z siecią: około 2 MW i 4,3 MWh jako jeden system
• Praca niezależna od sieci z maksymalnie 10 jednostkami, czyli około 1 MW i 2,15 MWh
• Ograniczanie szczytów obciążenia, blokada zasilania zwrotnego, nadążanie za obciążeniem i ograniczanie mocy fabrycznie
• IP54 i klasa ochrony antykorozyjnej do C5 – przeznaczony do ustawienia na zewnątrz
• Ogniwa LiFePO₄ z ponad 6000 cykli do 70 procent pojemności resztkowej
• Komora baterii z automatycznym odpowietrzaniem, odciążeniem ciśnienia i aerozolowym systemem gaśniczym
• Do 88 procent sprawności w cyklu ładowania i rozładowania

Co szafa faktycznie robi podczas pracy

Ekonomicznie najważniejszą funkcją jest Ograniczanie szczytów obciążenia, często nazywane peak shaving: magazyn pokrywa krótkotrwałe szczyty zużycia z baterii, dzięki czemu pobór z sieci pozostaje poniżej ustalonej granicy. Dochodzi do tego zarządzanie czasowe – ładowanie, gdy prąd jest tani lub świeci słońce, rozładowanie w drogich godzinach.

Blokada zasilania zwrotnego zapobiega niezamierzonemu odpływowi prądu do sieci publicznej. Przez nadążanie za obciążeniem i ograniczanie mocy system chroni też nadrzędny transformator przed przeciążeniem. Wszystko to realizuje wbudowane zarządzanie energią; osobna szafa EMS nie jest do tego potrzebna. Dla większych zespołów jest MS-EMS jako uzupełnienie.

Praca równoległa z siecią, wyspowa lub z funkcją zasilania awaryjnego

W normalnych warunkach szafa pracuje równolegle z siecią; do 20 jednostek daje około 2 MW i 4,3 MWh. W trybie niezależnym od sieci przewidziano do 10 jednostek, czyli około 1 MW i 2,15 MWh.

Jeśli instalacja ma dalej działać podczas awarii sieci, potrzebuje dodatkowo szafy przełączającej – w przypadku Deye jest to MS-TS500. Odłącza od sieci i przełącza na pracę wyspową, w razie potrzeby z generatorem diesla jako trzecim źródłem. Bez niej pozostaje praca równoległa z siecią; uwzględnij ją więc od początku, jeśli zasilanie awaryjne jest częścią koncepcji.

Bezpieczeństwo: komora baterii, chłodzenie i otoczenie

Zamontowano ogniwa litowo-żelazowo-fosforanowe, które w porównaniu z innymi chemiami litowymi są wyraźnie mniej wrażliwe termicznie. Komora akumulatorów jest wykonana jako osobna strefa: automatyczne odpowietrzanie, odciążenie ciśnienia w razie awarii i aerozolowa instalacja gaśnicza w szafie.

Aktywne zarządzanie temperaturą utrzymuje ogniwa w korzystnym zakresie i w ten sposób wydłuża żywotność. Praca jest dopuszczona od −20 do 50 °C, powyżej 45 °C moc jest obniżana. Dzięki IP54 i ochronie antykorozyjnej do klasy C5 szafa jest zbudowana do stałego ustawienia na zewnątrz, także w powietrzu obciążonym przemysłowo.

Wejście PV w szczegółach

Osiem trackerów MPP przyjmuje po 40 A prądu roboczego, prąd zwarciowy może wynosić 60 A. Możesz podłączyć do 200 kWp mocy modułów, do sieci oddawane jest maksymalnie 160 kW. Ta nadwyżka modułów jest zamierzona: instalacja PV osiąga moc znamionową tylko przez kilka godzin w roku, a więcej modułów oznacza w skali roku większy uzysk.

Zakres MPPT wynosi od 180 do 750 V, przy pełnym obciążeniu od 450 do 750 V, maksymalne napięcie wejściowe to 800 V. Projekt stringów musi być do tego dostosowany – czynnikiem ograniczającym jest napięcie jałowe przy niskich temperaturach.

Uwaga: Do pracy awaryjnej i wyspowej potrzebna jest dodatkowo szafa przełączająca, na przykład Deye MS-TS500. Instalacje tej wielkości podlegają zgłoszeniu i uzyskaniu zgody; projekt, badanie zgodności z siecią i uruchomienie należą do wyspecjalizowanej firmy. Sprawdź wcześniej miejsce ustawienia i dojazd – szafa waży około trzech ton.

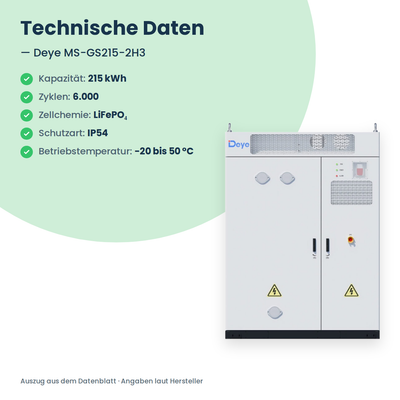

Dane techniczne: Deye – karta katalogowa serii MS-G(S)215-2H3 (z MS-TS500-2 i MS-EMS) (PDF)
